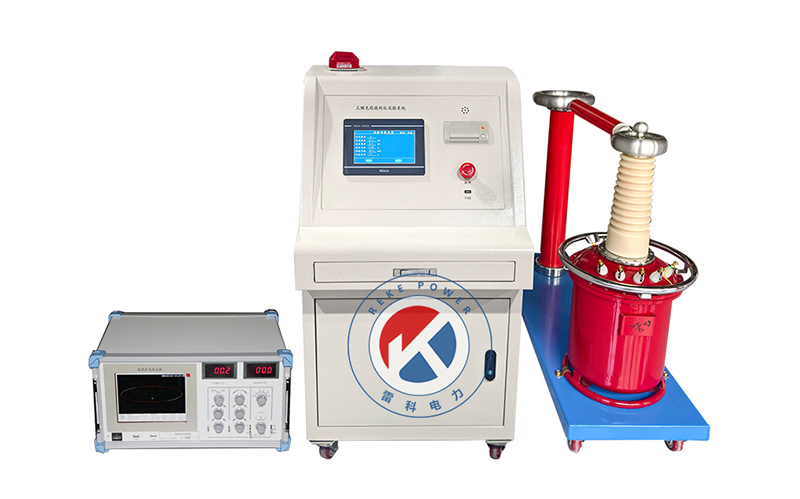

武漢雷科電力局放試驗系統由局放試驗變壓器、控制電源、隔離濾波器、耦合電容器、保護電阻和局部放電檢測儀組成，具有以下顯著特點（以10kVA/50kV例）：
高精度與低局放量：整套系統采用特殊結構及精密工藝，局放量控制在極低范圍，100%額定電壓下不大于5pC，80%額定電壓下小于3pC。
多功能集成：隔離變壓器與濾波裝置一體化設計，有效摒除電源中的雜波及干擾。
廣泛適用性：適用于現場和試驗室環境，可對各種高壓電氣設備、電器元件、絕緣材料進行工頻或直流高壓下的絕緣強度試驗。
標準化設計：嚴格執行多項國家標準和行業標準，包括GB50150-2006、DL/T849.6～2004等十余項標準規范。
局放試驗變壓器 結構工藝：采用環氧桶殼SF6氣體絕緣，特殊"雙層密封方式"保證使用壽命不低于15年
電壓精度＜AC 1.0%
波形畸變率≤5%
系統噪聲水平≤65dB
介質損耗≤0.5%
保護功能：原副邊均采用過電流繼電器保護，確保安全
環境適應性：戶內使用，繞組溫升小于65K，油面溫升小于55K
調壓控制箱 操作安全：具備零位啟動、過流保護、擊穿保護、緊急按鈕等多重保護
控制精確：電壓連續可調，配有電壓電流表指示
自動化功能：時間繼電器控制并報警，耐壓計時功能
人機交互：設有警鈴、門連鎖、升降壓功能按鈕
局放隔離濾波變壓器 抗干擾能力：濾波電抗器品質因數＞70
衰減特性
40kHz-100kHz＞40dB
100kHz-1MHz＞50dB
背景噪聲低：局部放電背景水平≤5pC
局放耦合電容器 多功能設計：自帶分壓功能，標稱分壓比1000:1
高精度：精度0.5級，測量精度≤±1%
低損耗：介質損耗＜0.2%
局放保護電阻 耐壓性能：表面承受爬電150kV.d
穩定性高：F級耐熱等級，100%額定電流下連續運行電阻表面溫度小于80K
低局放：100%額定電壓下＜3pC
局部放電檢測儀 采用數字式液晶顯示替代傳統示波管
解決了亮度低、壽命短的問題
保持高靈敏度(最低0.02pC)的同時提升用戶體驗
多功能測試能力 可測試品電容量范圍廣(6pF～250µF)
九種頻帶組合可選，滿足不同測試需求
支持橢圓、直線、正弦三種顯示方式
智能分析功能 數字開窗技術避免干擾影響
任意相位開窗，單窗/雙窗可選
橢圓150度旋轉功能
放電圖譜定格保存和追溯功能
精確測量系統 放大器頻帶可調(低端10/20/40kHz，高端80/200/300kHz)
粗調六檔+細調≥20dB的增益調節
3½LED數字表顯示，誤差<±5%
